		Интеллектуальные датчики давления МЕТРАН-150			Стоимость продукции, техническую документацию запрашивайте по e-mail tp-vostok@mail.ru

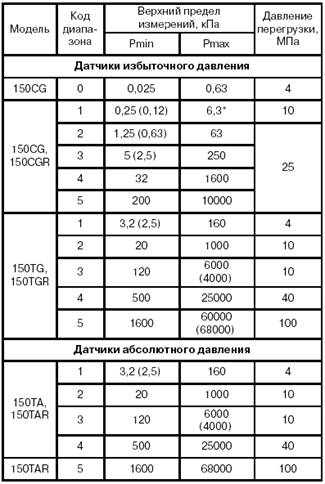

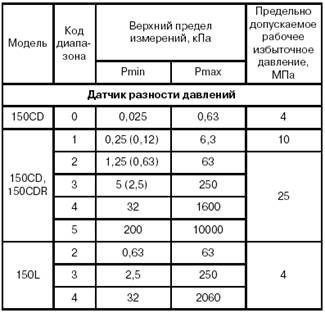

	КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ Внесены в Госреестр средств измерений под № 32854-06, сертификат № 25415, ТУ 4212-022-51453097-2006 Назначение, область применения Интеллектуальные датчики давления серии МЕТРАН-150 применяются для измерения, отображения и передачи в системы управления параметров техпроцессов (давление) в энергетике, энергосбережении, металлургии, машиностроении, химической, нефтяной, нефтехимической и других отраслях промышленности/ Интеллектуальные датчики давления серии Метран-150 предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал и/или цифровой сигнал в стандарте протокола HART входных измеряемых величин: - избыточного давления; - абсолютного давления; - разности давлений; - давления/разрежения; - гидростатического давления (уровня) Особенности, достоинства, преимущества · Измеряемые среды: жидкости, в т.ч. нефтепродукты; пар, газ, газовые смеси · Диапазоны измеряемых давлений: - минимальный 0-0,025 кПа; - максимальный 0-68 МПа · Выходные сигналы: 4-20 мА с HART-протоколом; - 0-5 мА · Основная приведенная погрешность до ±0,075%; опции до ±0,2%; ±0,5% · Диапазон температур окружающей среды от -40 до +80°С; от -55 до +80°С (опция) · Перенастройка диапазонов измерений 100:1 · Высокая стабильность характеристик · Взрывозащищенное исполнение вида "искробезопасная цепь" и "взрывонепроницаемая оболочка" · Управление параметрами датчика: с помощью HART-коммуникатора; удаленно с помощью программы HART-Master, HART-модема и компьютера или программных средств АСУТП; с помощью клавиатуры и ЖКИ · Улучшенный дизайн и компактная конструкция · Поворотный электронный блок и ЖКИ · Высокая перегрузочная способность · Защита от переходных процессов · Внешняя кнопка установки "нуля" и диапазона · Непрерывная самодиагностика · Гарантийный срок эксплуатации - 3 года · Межповерочный интервал - 3 года Краткие технические характеристики Пределы измерений давления - по таблицам 1,2 Таблица 1 Таблица 2 Примечания: 1. При выпуске датчик настраивается на диапазон от 0 до верхнего предела измерений, выбираемого в соответствии с заказом из стандартного ряда значений по ГОСТ 22520 [кратные 1; 1,6; 2,5; 4; 6 (6,3)], в пределах от Pmin до Pmax, указанных в табл.1 и 2. Настройка датчика на нестандартный диапазон измерений выполняется при заказе опции C1. 2. Датчики модели 150СG, 150CDR с кодом диапазонов 0,1,2 могут перенастраиваться в пределах от /Pmax до Pmax. Модели 150CDR, 150СG, 150CGR с кодом диапазонов4, 5 и модели 150ТG, 150ТGR могут перенастраиваться в пределах от 100 кПа до Pmax, при этом предполагается, что атмосферное давление равно 101,3 кПа. ВЗРЫВОЗАЩИЩЕННОСТЬ Датчики давления Метран-150 имеют взрывозащищенное исполнение по ГОСТ Р 51330.0, ГОСТ Р 51330.1, ГОСТ Р 51330.10. - вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты "особовзрывобезопасный", маркировка по взрывозащите 0ExiaIICT5X; - вид взрывозащиты "взрывонепроницаемая оболочка" с уровнем взрывозащиты «взрывобезопасный», Маркировка по взрывозащите 1ExdIIСT6Х или 1ExdIIСT5Х ИНДИКАЦИЯ Жидкокристаллическое индикаторное устройство (ЖКИ) и клавиатура располагаются в одном блоке и могут быть установлены в корпусе электронного преобразователя по заказу (код М5); датчики с кодом выходного сигнала В (0-5 мА) поставляются только с кодом М5. Дисплей индикатора имеет три строки: графическую, матричную и цифровую 4,5 разрядную. В режиме измерения давления на дисплее индикатора отображаются: - значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения; - единицы измерения давления: мм рт.ст., мм вод.ст., бар, кгс/см2, кгс/м2, Па, кПа, МПа; % от диапазона изменения выходного сигнала; - предупреждения или диагностические сообщения. Сообщения на дисплее индикатора формируются по выбору на русском или английском языках. Для удобства считывания показаний индикатор может быть повернут на 360° с фиксацией через 90°. Кроме того, для лучшего обзора ЖКИ и для удобного доступа к двум отделениям электронного преобразователя последний может быть повернут относительно сенсорного блока на угол не более ±180° ЗАЩИТА ОТ ПЫЛИ И ВЛАГИ Датчики устойчивы к воздействию атмосферного давления от 84,0 до 106,7 кПа (группа Р1, ГОСТ 12997). Датчики, в том числе с установленным ЖКИ (опция М5), устойчивы к воздействию температуры окружающего воздуха в рабочем диапазоне от -40 до +80°С; для опции LT от -55 до +80°С, для опции МА от -20 до +80°С. Датчики устойчивы к воздействию относительной влажности окружающего воздуха 100% при температуре 35°С и более низких температурах с конденсацией влаги. Степень защиты от воздействия пыли и воды IP66 по ГОСТ 14254 ПОВЕРКА Межповерочный интервал - 3 года. Методика поверки МИ 4212/012/2001 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийные обязательства - в течение 36 месяцев со дня ввода в эксплуатацию ОПЦИИ Указаны в разделе «МОДИФИКАЦИИ» МОДИФИКАЦИИ (карты заказа), ОПРОСНЫЙ ЛИСТ Датчики разности давлений модели 150CD и 150CDR, избыточного давления модели 150CG и 150CGR * Не применяется для моделей CD, CG. ** Не применяется для моделей CDR, CGR. 1) Для настройки параметров, калибровки, выбора режимов работы должен использоваться HART-коммуникатор Датчики избыточного давления моделей 150TG и 150TGR, абсолютного давления моделей 150ТА и 150ТАR * Не применяется для моделей TA, TG. ** Не применяется для моделей TAR, TGR. *** Обозначение клапанного блока согласно Раздела «Клапанные блоки» каталога «Метран» «Датчики давления". оформляется отдельной строкой заказа. При заказе датчика с кодом S5 монтажные части (коды D1-D9 и 2А-2F) и монтажный кронштейн (код B1, В4) не указываются в строке заказа датчика; монтажные части указываются в строке заказа клапанного блока. Датчик поставляется в сборе с клапанным блоком, в паспорте делается отметка о проведении испытаний на герметичность сборки «датчик - клапанный блок». Номенклатуру поставляемых клапанных блоков необходимо уточнять при заказе. 1) Для настройки параметров, калибровки, выбора режимов работы должен использоваться HART-коммуникатор Датчики гидростатического давления моделей 150L 1) Для настройки параметров, калибровки, выбора режимов работы должен использоваться HART-коммуникатор. Примечания к таблицам модификаций: 1. Кабельный ввод поставляется в комплекте с датчиком. 2. По умолчанию датчики выпускаются из производства, настроенные на диапазон от 0 до Pmax. По заказу потребителя датчик может быть настроен на диапазон измерений из стандартного ряда значений по ГОСТ 22520, не выходящий за крайние значения, предусмотренные для данной модели (табл.1 и 2). В этом случае значение нижнего и верхнего предела измерений указывается в строке заказа после кода диапазона (см. пример условного обозначения датчика при заказе). Настройка датчика на нестандартный диапазон осуществляется при заказе опции С1 (приложение Б). 3. Датчики поставляются с Госповеркой ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ Метран-150СD2 (0-40кПа) 2 2 1 1 L3 А М5 IM S5 SC Клапанный блок А32 02 М20 Т Метран-150TG2 2G 2 1 А ЕМ S5 К03 Клапанный блок Е22 5 3 02 М20 К4 Метран-150L2 (0-40 кПа) D 3 А2 1 21 F5 1 L4 A MA IM Q4 ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА ДАТЧИКОВ ДАВЛЕНИЯ МЕТРАН-150 ЛИСТ ПАРАМЕТРОВ НАСТРОЙКИ (КОД С1) * Настройка по умолчанию. ** Не применяется для моделей датчиков 150CDR, 150CGR, 150TAR,150TGR, 150L. *** Применяется только для моделей датчиков 150CDR, 150CGR, 150TAR,150TGR, 150L. 1) Этот вариант имеет фиксированный ток 4 мА. 2) Адрес датчика давления по умолчанию равен 1, если выбран режим многоточечной связи. Программный тэг, описание, сообщение и дата могут быть по заказу записаны в память датчика и считаны по HART-протоколу. ВНИМАНИЕ ! Более подробная техническая информация на приборам МЕТРАН-150 высылается по электронной почте после Вашего запроса

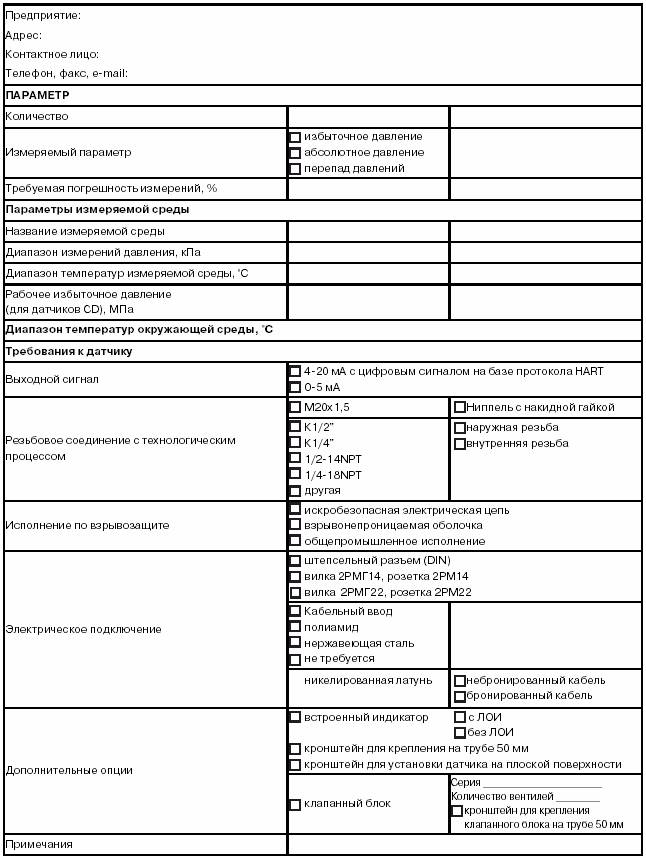

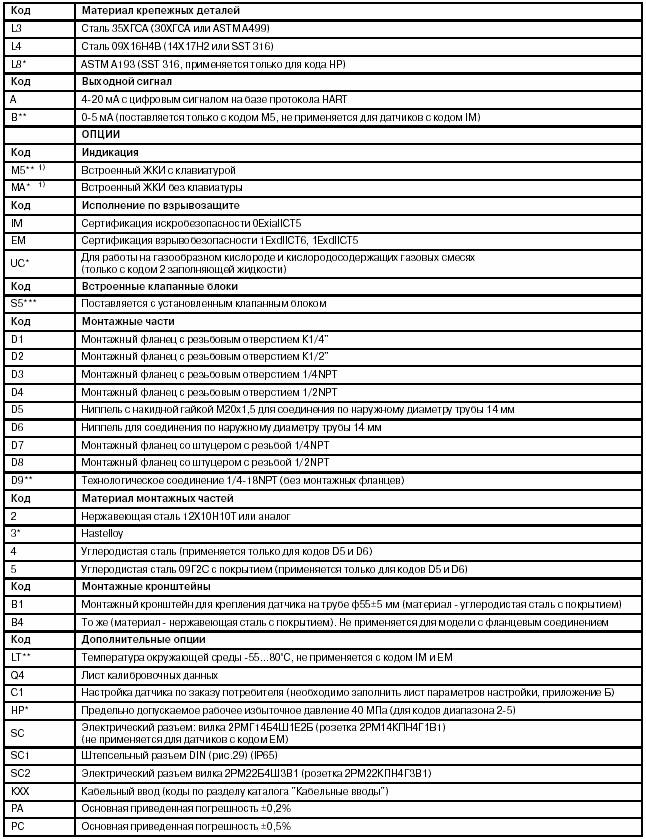

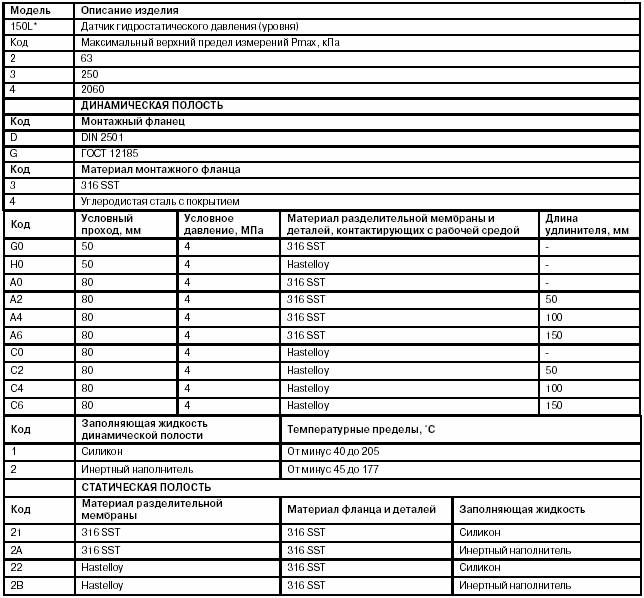

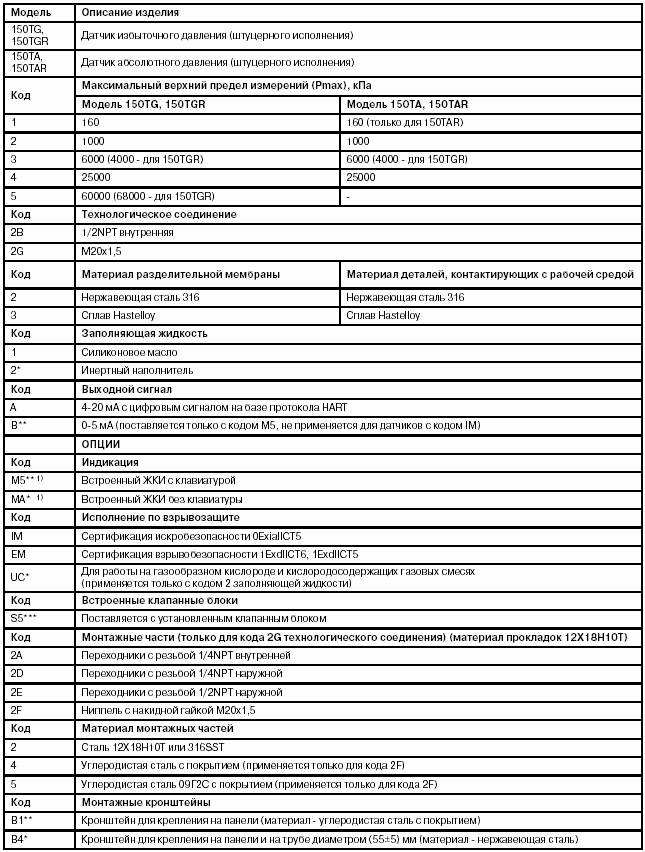

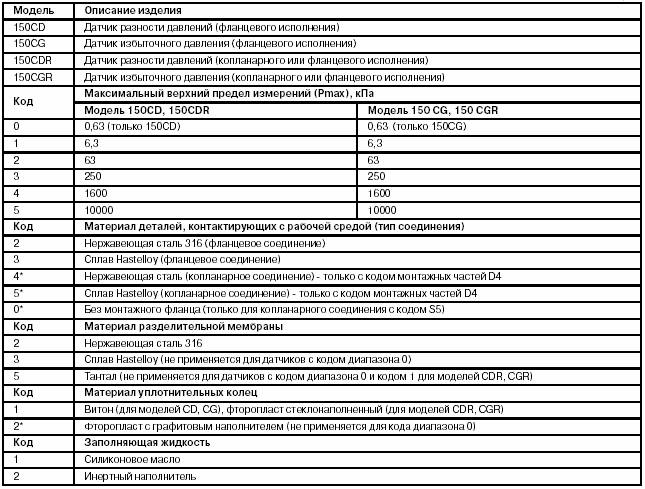

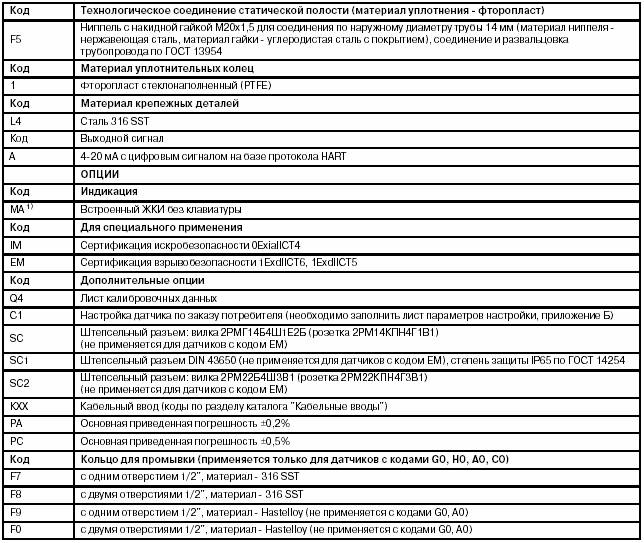

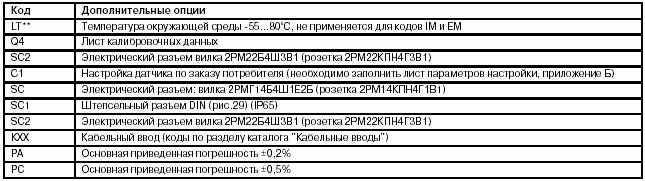

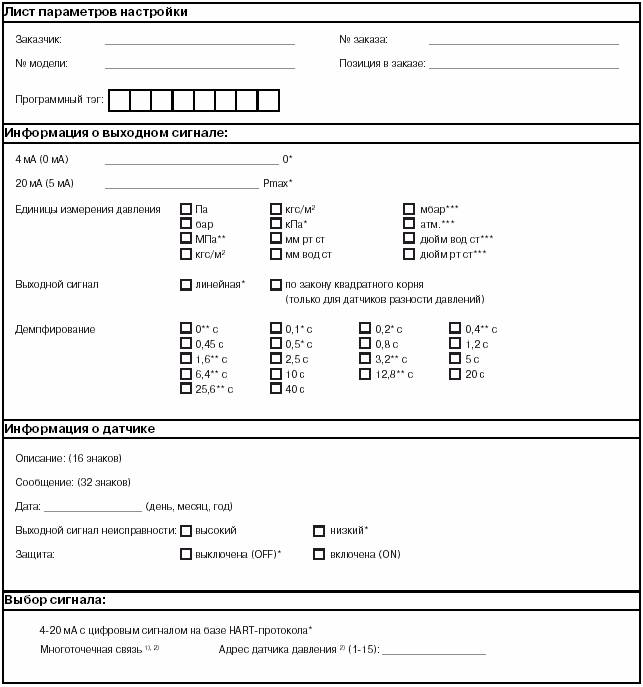

	ВАЖНАЯ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Перечень серийных модификаций Определяется по карте заказа Перечень поставляемых запасных частей, комплектующих, расходных материалов Высылается после запроса
