		Интеллектуальные датчики давления АМ-2000			Стоимость продукции, техническую документацию запрашивайте по e-mail tp-vostok@mail.ru
	КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ Внесены в Госреестр средств измерений под № 35035-07 Назначение, область применения Интеллектуальные датчики давления АМ-2000 применяются для измерения, отображения и передачи в системы управления параметров техпроцессов (давление) в энергетике, энергосбережении, металлургии, машиностроении, химической, нефтяной, нефтехимической и других отраслях промышленности Интеллектуальные датчики давления АМ-2000 предназначены для измерения абсолютного (АР), избыточного (GP и TG), разности (DP и HP), гидростатического (LT) давлений и непрерывного преобразования измеряемого давления различных технологических процессов в унифицированный выходной аналоговый сигнал 4-20 мА с возможностью приема/передачи данных и конфигурирования по протоколу HART. Измеряемые среды - газ, пар и жидкости (в том числе нефтепродукты). Для работы в высокотемпературных процессах, коррозионно-агрессивных средах, организации надежного технологического подключения, размещения и закрепления приборов на объектах к датчику давления могут быть дополнительно заказаны выносные разделительные мембраны, клапанные блоки, переходники, кронштейны, скобы, блоки питания, HART-модем и т.д. Комплекс АМ-2000 относится к сегменту традиционного класса приборов и рекомендован для потребителей, уделяющих особое внимание техническим характеристикам и цене Особенности, достоинства, преимущества · Всё семейство интеллектуальных датчиков давления АМ-2000 · Диапазоны давлений от 0-0,1 кПа до 41370 кПа, возможность перенастройки датчика на любой диапазон из стандартного ряда · Цифровые технологии: двусторонняя коммуникация, постоянный цифровой сигнал HART на базе 4-20 мА, совместимость со всеми HART-устройствами · Емкостная ячейка в качестве сенсорного модуля · Индивидуальная характеристика сенсора в широком диапазоне температур и давлений · Защита информации: параметры сенсора в энергозависимой памяти, доступ к изменению параметров настройки ограничен · Точность измерений · Настройка нуля и диапазона · Легкость монтажа и обслуживания · Индикация показаний (поворотный ЖК-индикатор) · Опции с встроенными выносными мембранами · Современные материалы: фланцы, мембраны, упаковка · Межповерочный интервал 3 года · Емкостной сенсор: - высокая перегрузочная способность - доказанная эксплуатационная надежность - улучшенная метрологическая стабильность · Базовая (стандартная) модель: - основная допускаемая погрешность ±0,15% сохраняется при перенастройке диапазона до 1:10 - температура окружающей среды от -40°С до +70°С - аналоговый выходной сигнал 4-20мА + HART - защита корпуса IP66 · Конструктивная гибкость: - поворот корпуса и ЖКИ до +90/180 градусов - поворотные фланцы с возможностью бокового дренажа - технологические соединения к процессу (М20х1.5,1/2 - NPT, DN 80, ANSI Class 150 и др.) · Удобство в эксплуатации: - двусторонний подвод кабеля - кнопки установки нуля и диапазона - удаленная настройка параметров по HART - протоколу - клеммная колодка герметично отделена от электроники · Выносные мембраны: - температура измеряемой среды до +315°С - длина капиллярных линий до 7,5 м - исполнения (фланцевые, с выступом и др.) - коррозионностойкие: монель, тантал, хастеллой, покрытие из тефлона · Взрывозащищенные исполнения: -1ExdllCT6X/1ExdllCT5X, OExiallCT6X/OExiallCT5X · Положительное заключение о применении на объектах ОАО «Газпром» Краткие технические характеристики Пределы измерений давления, кПа - от 0...0,1 до 0...41370 Пределы основной допускаемой погрешности, % от диапазона измерений - ±0,1; ±0,15; ±0,25; ±0,75 Предел перенастройки диапазона измерений, не более - 1:40 Дополнительная погрешность от воздействия изменения температуры окружающей среды на каждые 10°С, % - ± 0,1 ±0,3 Дополнительная погрешность от изменения напряжения питания, %/В, не более - ± 0,005 Дополнительная погрешность, вызванная влиянием рабочего избыточного давления, МПа - ± 0,023...± 0,078 Выходной сигнал: - аналоговый, мА - 4...20 - цифровой - протокол HART Напряжение питания, В - 12...45 (для модели с жидкокристаллическим дисплеем, В - 16...45) Диапазон рабочих температур, °С - -40...+70 (для модели с жидкокристаллическим дисплеем, °С - -25...+60) Масса, кг - 1,0...4,5 Средний срок службы, лет - 10 Средняя наработка на отказ, ч - 160000 Маркировка взрывозащиты - 1ExdllCT6X/1ExdllCT5X, OExiallCT6X/OExiallCT5X Верхние пределы измерений датчиков могут быть настроены на заводе-изготовителе на стандартный ряд давлений (кПа) по ГОСТ 22520: 0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000; 10000; 16000; 25000; 40000. Предельно допустимое рабочее избыточное давление (МПа) для датчиков разности давлений: DP2: 4 DP3: 6,9 DP4, DP8: 10 (при заказе опции D - 16МПа) НР4, НР7: 25 (при заказе опции F- 32МПа) ИНДИКАЦИЯ Датчики давления комплектуются жидкокристаллическим индикатором (ЖКИ), который обеспечивает визуализацию значений измеряемого давления в % от диапазона измерения или обеспечивает визуализацию значений измеряемого давления инженерных единицах для моделей (кПа, кг/кв.см, мм Н2О и др.) ЗАЩИТА ОТ ПЫЛИ И ВЛАГИ Датчики конструктивно выполнены в соответствии с требованиями по минимизации влияния от вредного воздействия окружающей среды. Степень защиты от пыли и влаги IP66 по ГОСТ 14254 ПОВЕРКА Межповерочный интервал для датчиков с основной допускаемой погрешностью ±0,15 % и ±0,25 % составляет 18 месяцев, для датчиков с опциями R1 (±0,1 %) и выносными мембранами составляет 12 месяцев. Поверка осуществляется в соответствии с утвержденной методикой поверки на датчики давления АМ-2000 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийные обязательства - 12 месяцев с момента ввода в эксплуатацию при соблюдении требований руководства по эксплуатации. Гарантийный срок хранения датчиков давления - 18 месяцев от даты изготовления прибора МОДИФИКАЦИИ (*) (*) Модификации могут быть составлены поставщиком после получения опросного листа ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА ДАТЧИКА ДАВЛЕНИЯ АМ-2000 ВНИМАНИЕ ! Более подробная техническая информация на приборам АМ-2000 высылается по электронной почте после Вашего запроса

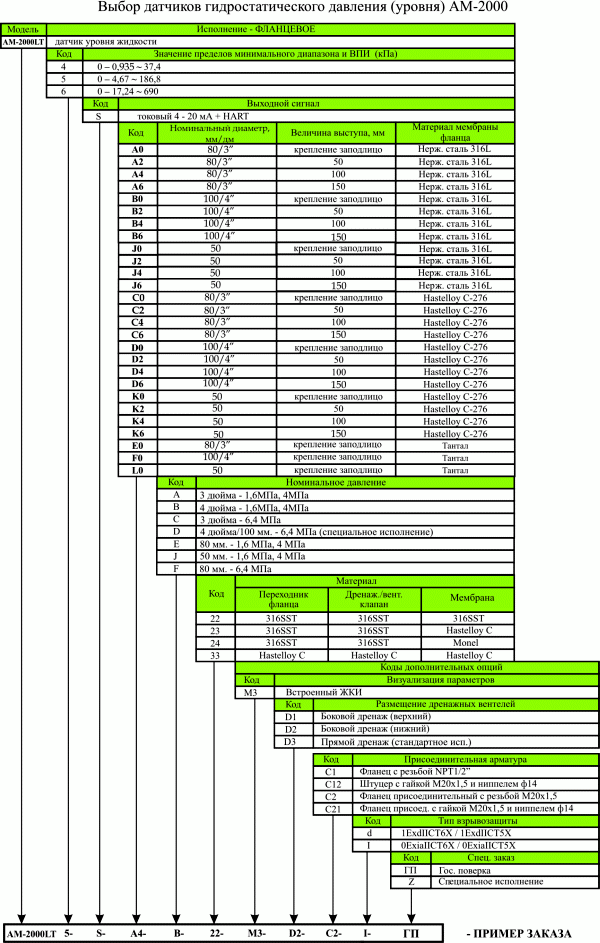

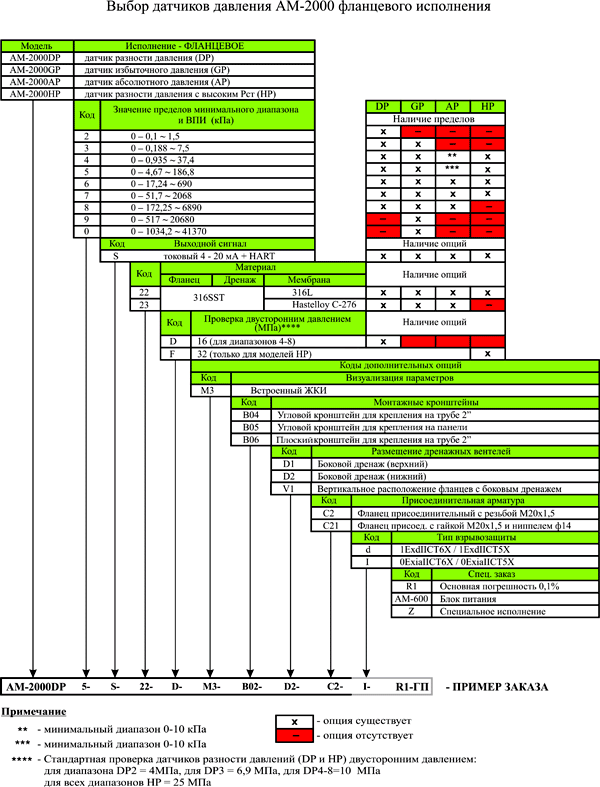

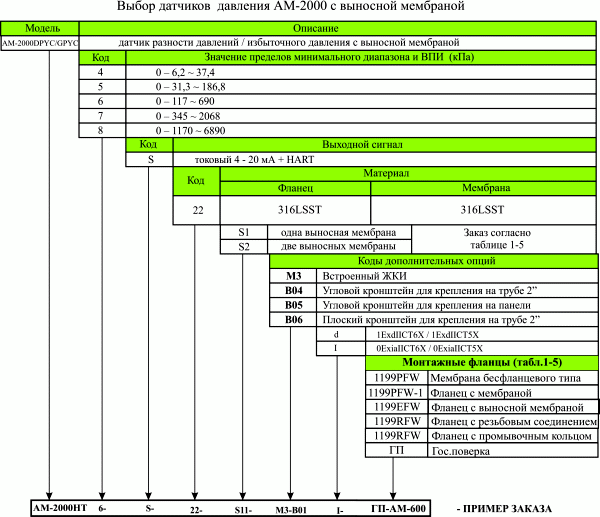

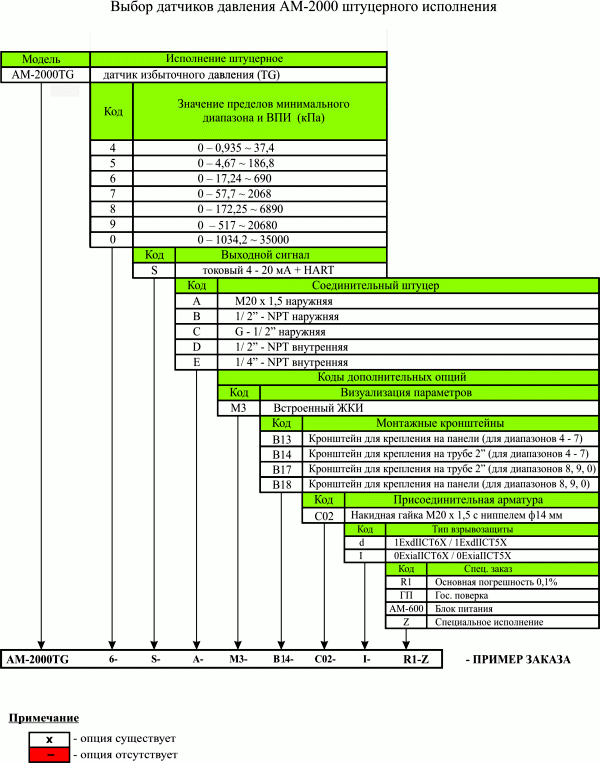

	ВАЖНАЯ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Перечень серийных модификаций Определяется по карте заказа Перечень поставляемых запасных частей, комплектующих, расходных материалов Высылается после запроса
